前言

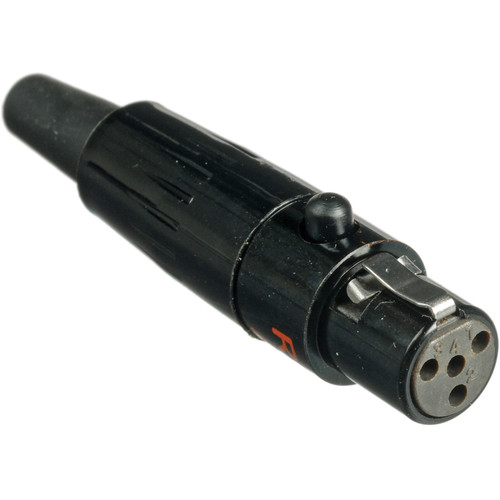

最近一個樂手朋友買了一個麥克風，要拿來接 Mipro 品牌的無線 Bodypack（TA4F 接頭），結果買成適合接在 AKG 品牌的 Bodypack（TA3F/mini XLR）接頭，於是 Eddie 才開始認真研究 Pin 腳差異。
以前一直沒有研究的原因是：沒必要。
因爲每個品牌都是用自己特殊的線路走法，例如：Mipro 跟 Shure 都是 TA4F 接頭，但是一個製作給 Mipro 的接頭，是沒辦法給 Shure 使用的。
甚至，同品牌不同型號，接法都有可能不同了！（頭痛）

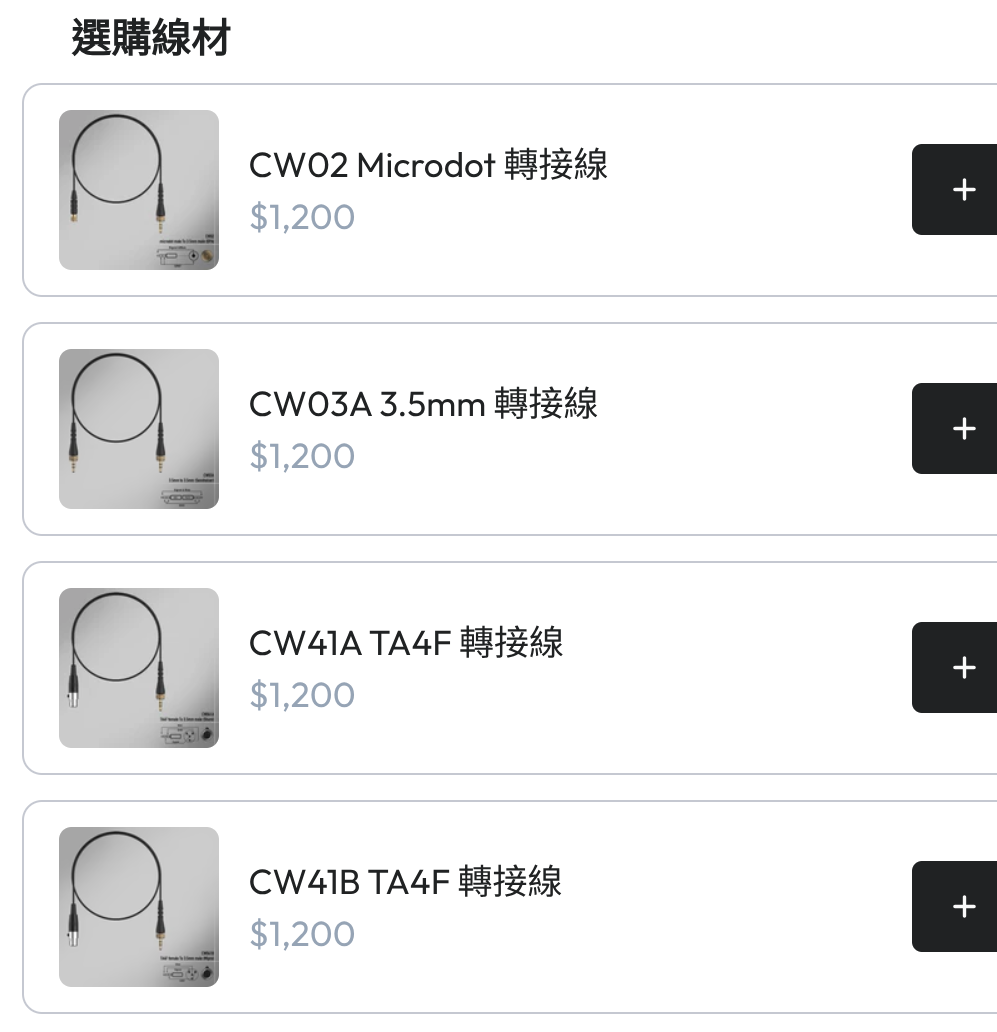

實務操作上其實更單純，買那些設計給 Bodypack 的麥克風時，直接選擇自己的無線收發品牌即可。

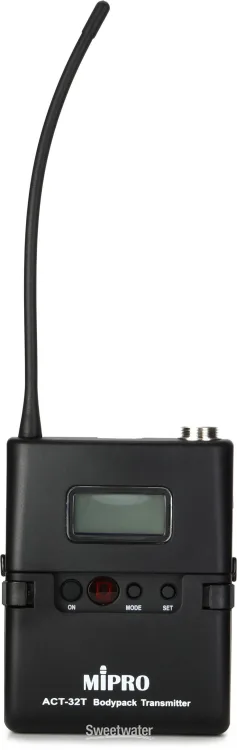

本篇就以臺灣音響廠商最常見的 Mipro ACT-32T Bodypack 來整理。
4 個 pin 腳

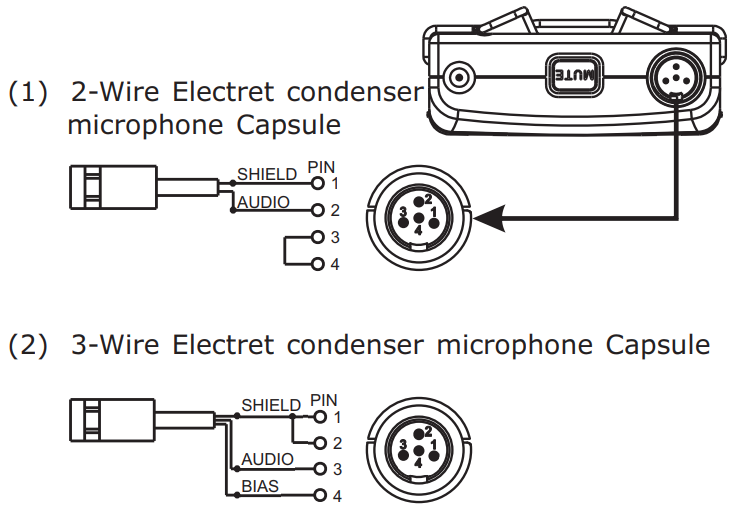

Mipro ACT-32T Manuel 圖示：
3-Wire 模式
- 接地，與 pin2 短路
- 接地，與 pin1 短路
- Audio，傳輸音訊
- Bias 電源，提供 5V
2-Wire 模式
線材將 pin3、pin4 短路後啓動。
- 接地
- Audio，傳輸音訊
- 與 pin4 短路，以啓用 2-Wire 模式
- 與 pin3 短路，以啓用 2-Wire 模式

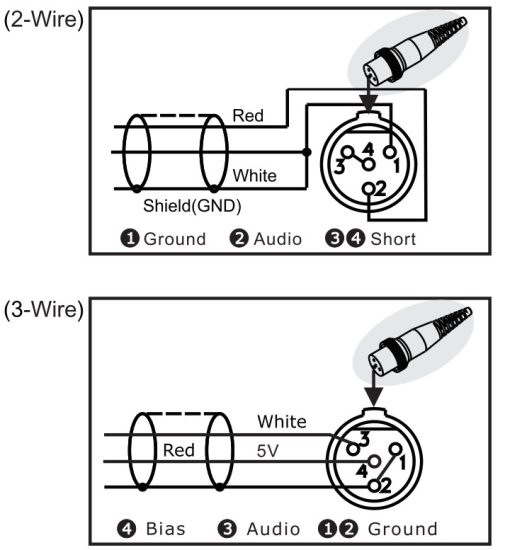

實際上的短路行爲，是使用麥克風的線材來達成的，用這張來自 Mipro MU-55 系列麥克風說明說的圖片更好理解：

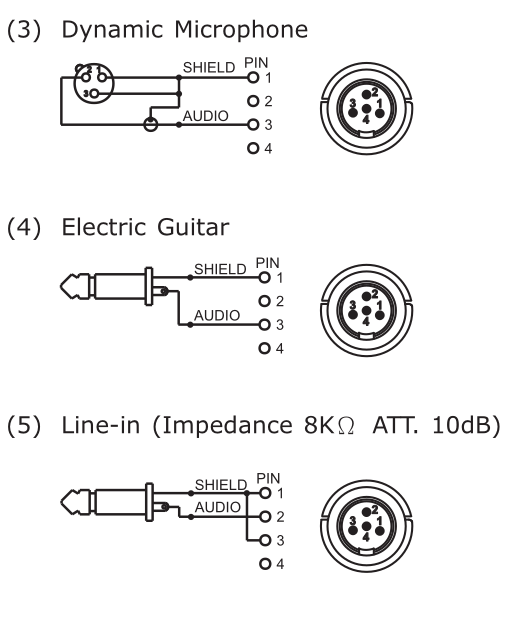

其他接線法
動圈麥克風接 Bodypack 的做法，Eddie 還沒遇過，畢竟用 Pack 就是要輕便小巧，而電容麥比動圈更容易做得小；而接 6.3 線頭到電提琴倒是很常見。
公司有 6.3 的線，但不確定有沒有把 pin1 與 pin3 短路來啓動高阻抗模式。
低阻抗模式適合接在主動式拾音器、Keyboard 等等，而高阻抗模式適合接被動式拾音器。
AKG Bodypack 轉接的問題呢？
以上，其實已經把 Mipro 的 3 系列無線收發 Pin 腳解釋完了，那我那有點可愛、買錯接頭的朋友呢？問題只解決了一半啊，所以現在要再研究 AKG 的 Bodypack 嗎？
最後，Eddie 直接問麥克風賣家，確定那個是做給 AKG Bodypack 的麥克風嗎？賣家說是後，轉頭找轉接線賣家，直接購買了 AKG TA3F 轉 Mipro TA4F 的線材。

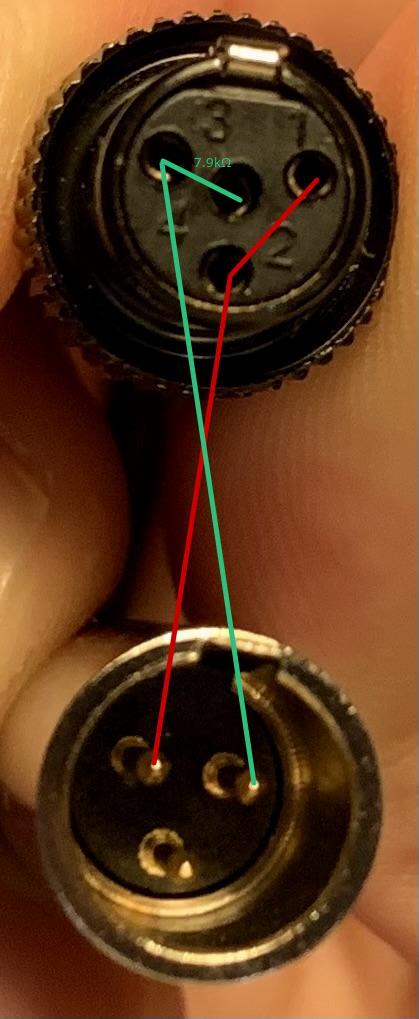

經過 Eddie 測試，這條線的 TA4F 端，是將 pin1、pin2 短路，並連接到 TA3F 的 pin1（紅色）；
TA4F 端的 pin3、pin4 間，量出 7.9kΩ 的電阻，而 TA4F 的 pin 3 連接到 TA3F 的 pin3（綠色）；
（如果從 TA4F 的 pin4 跟 TA3F 的 pin3 間測量也是 7.9kΩ）
TA3F 的 pin2 則是斷路。
到這，Eddie 是完全矇了，完全搞不懂這邏輯在哪裡，總覺得光是 Mipro 這端就不對了，但兩邊賣家都很確定，總之等遇到友人時先接接看，如果確定能用，再來深究原理是什麼。
